Прожекторные мачты ПМС

Как видно из названия, эти мачты используются как опоры для установки прожекторного освещения. Последняя буква в аббревиатуре означает, что мачта изготавливается из стали.

Технические характеристики

Условия эксплуотации:

• Ветровая район: III
• Сейсмический район: до 6 уровня включительно.
• Температурный режим: +40/-40 градусов Цельсия.
• ОРУ с напряжением до 500 кВ включительно.

Конструкция

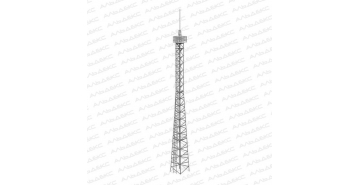

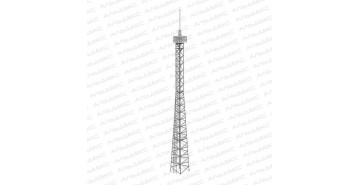

Прожекторные мачты ПМС состоят из опоры, площадки для монтажа прожекторов и их обслуживания, лестницы для подъема на площадку, молниеотвода и некоторых дополнительных деталей.

Опора представляет собой пространственную решетчатую конструкцию, обычно четырехугольного сечения. Она изготавливается из углеродистых и низколегированных сплавов. Соединение элементов осуществляется, как правило, сваркой. Опора состоит из двух или более секций, которые соединяются друг с другом при помощи болтов.

На вершине опоры крепится площадка, на которой монтируются прожектора. Осветительные приборы могут устанавливаться в два яруса — на уровне самой площадки и на ограждении. Высота прожекторной площадки от поверхности земли указывается в обозначении мачты. Например, прожекторная мачта ПМС 24 имеет площадку на высоте 24 метра. Доступ на площадку для ремонта и обслуживания оборудования осуществляется по лестнице, закрытой страховочной решеткой.

Все детали защищаются от коррозии в соответствии со СНиП 2.03.11-85 «Защита строительных конструкций от коррозии». Это может быть покрытие специальными грунтовками, цинкосодержащими составами или оцинковка горячим способом. Благодаря этому достигается длительный срок эксплуатации. Например, прожекторная мачта ПМС 32 5 прослужит 30 — 50 лет, практически не требуя обслуживания.

Применение

Прожекторные опоры большой высоты применяются для освещения портов, транспортных узлов, дорожных развязок, промышленных предприятий, расположенных на открытых площадках, стадионов и других объектов, занимающих большое пространство. Расположение осветительных приборов на большой высоте позволяет захватывать освещением большую площадь при минимальном количестве опор. Так, прожекторная мачта ПМС 29 3 «накрывает» комфортным освещением круг диаметром около полусотни метров и намного большую площадь светом с менее комфортным направлением освещения.

Применение таких опор позволяет свести к минимуму количество осветительных мачт на объекте, освободить площадь, уменьшить затраты на прокладку кабельных линий, в десятки раз сократить количество точек обслуживания освещения, снизить затраты на эксплуатацию осветительной системы.
